Quels sont les types courants et les principales fonctions des manilles de gréement marin ?

Présentation des manilles de gréement marin
Manilles de gréement marin sont des connecteurs largement utilisés dans la construction navale, l'ingénierie offshore, les opérations portuaires et autres opérations de levage et de remorquage de charges lourdes. Ils sont principalement utilisés pour les connexions temporaires ou détachables entre des câbles métalliques, des chaînes d'ancrage, des élingues ou d'autres gréements. Ils sont généralement constitués d'un corps de manille, d'une goupille et d'un dispositif de fixation. La connexion et le retrait s'effectuent en tournant ou en insérant la broche. Étant donné que les opérations des navires impliquent souvent des environnements humides, à haute salinité et à forte charge, les manilles de gréement marin doivent non seulement posséder une capacité de charge élevée, mais également une résistance à la corrosion et une sécurité structurelle fiable. Ils jouent un rôle important dans divers scénarios, notamment le levage, l’amarrage, le remorquage et l’ancrage des navires.

Types courants de manilles de gréement marin
Les manilles de gréement marin peuvent être classées en différents types en fonction de leur structure, de leur utilisation et de leur application. Les types courants comprennent les manilles lyres, les manilles en forme de D, les manilles à boulon, les manilles à loquet de sécurité et les manilles pivotantes. Ces manilles varient en forme, en caractéristiques de charge et en méthodes de fonctionnement pour répondre à différentes exigences opérationnelles. Par exemple, les manilles lyres offrent une plus grande flexibilité lors de la connexion de plusieurs pièces de gréement, tandis que les manilles en forme de D sont plus adaptées aux opérations de levage ou de traction avec des charges unidirectionnelles.

Manille lyre
La manille lyre présente un corps en forme d'arc ou presque avec une courbure plus large, permettant la connexion de plusieurs pièces de gréement ou câbles métalliques. Étant donné que la structure en forme d'arc répartit une partie des contraintes lorsqu'elle est chargée, les manilles lyres offrent une plus grande stabilité sous des charges multidirectionnelles et sont souvent utilisées dans les opérations de chargement et de déchargement des navires ou les opérations d'amarrage, où plusieurs élingues doivent être temporairement connectées. La goupille peut être sécurisée avec un verrou fileté ou un loquet, facilitant un montage et un démontage rapides dans divers environnements.

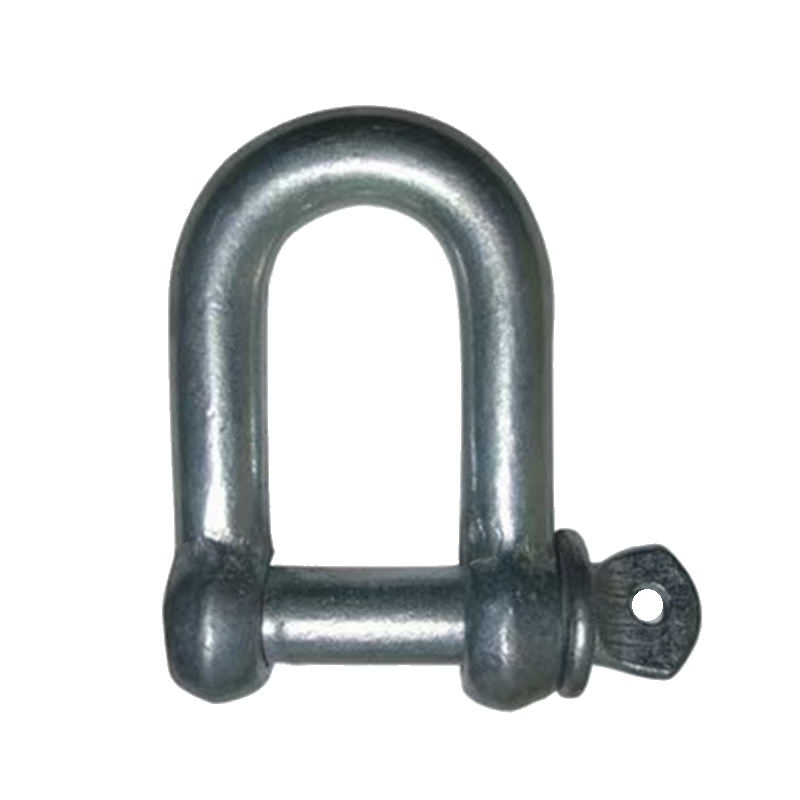

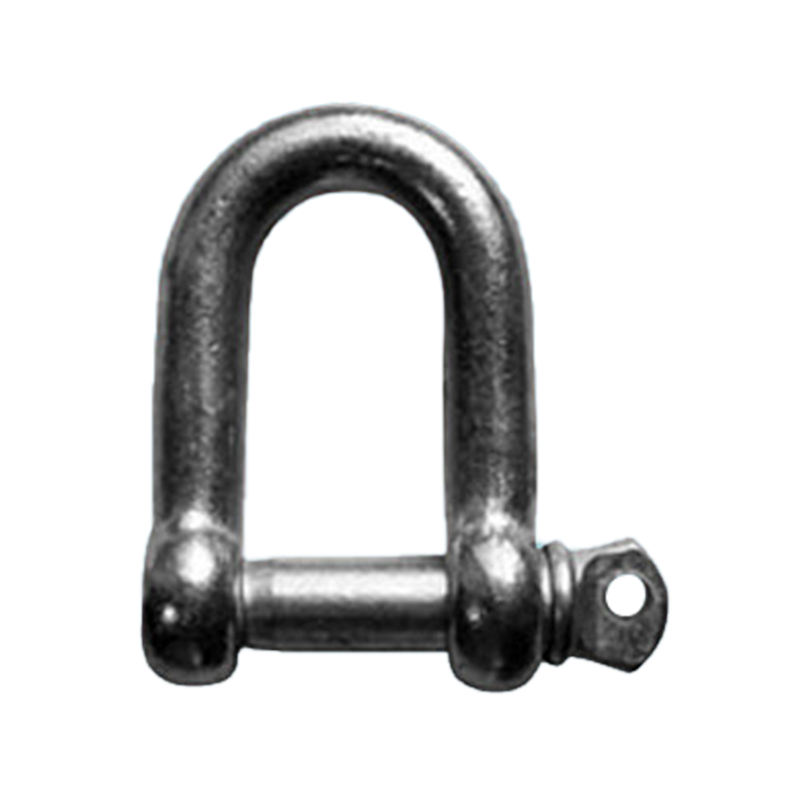

Manille en D
La manille en forme de D ressemble à la lettre « D », avec deux longs côtés droits et un sommet incurvé. La charge est concentrée sur le côté long. Il est adapté aux opérations de levage et de traction avec des charges unidirectionnelles, réduisant ainsi le risque de déformation latérale du corps de la manille. Les manilles en forme de D sont généralement utilisées pour relier des maillons de chaîne ou des câbles métalliques simples et sont particulièrement adaptées aux opérations de levage de navires nécessitant des charges stables.

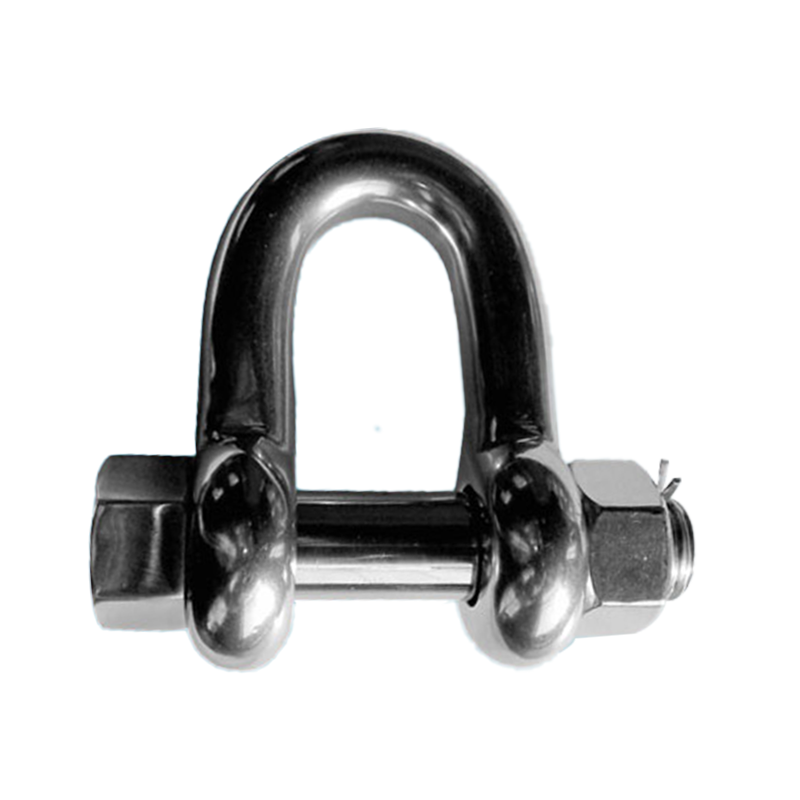

Manille boulonnée
Une manille boulonnée intègre un boulon, un écrou et une goupille fendue dans une conception à verrouillage traditionnelle, empêchant efficacement la goupille de se desserrer en raison des vibrations ou des impacts pendant le fonctionnement. Cette conception offre une excellente stabilité de connexion lors d’opérations offshore à long terme soumises à des contraintes et à des vibrations fréquentes. Il est couramment utilisé pour l'amarrage à long terme des navires, les systèmes d'ancrage et la sécurisation des connexions sur les équipements de plates-formes offshore, réduisant ainsi le besoin d'inspections et de serrages fréquents.

Manille de sécurité
La manille à verrouillage de sécurité utilise une combinaison d'un loquet et d'un anneau de verrouillage ou d'un clip à ressort, assurant une connexion sécurisée tout en facilitant un retrait rapide et facile. Il est couramment utilisé dans les opérations nécessitant des changements de connexion fréquents ou un assemblage et un démontage, telles que le chargement et le déchargement à quai, les opérations sur les navires de pêche et le levage temporaire. L'avantage de la manille à verrouillage de sécurité réside dans sa facilité d'utilisation, permettant une installation et un retrait rapides même lorsque vous portez des gants ou dans des conditions humides.

Manille pivotante
La manille pivotante comporte une extrémité de connexion pivotante, empêchant l'enchevêtrement du câble métallique ou de la chaîne pendant le fonctionnement. Cette manille convient aux applications nécessitant d'empêcher l'accumulation de forces de torsion, telles que le remorquage, le levage de gros composants ou le déploiement et la récupération d'engins de pêche. Pendant les opérations sur le pont du navire, les manilles rotatives peuvent réduire la concentration de contraintes causée par la torsion du gréement, prolongeant ainsi la durée de vie du gréement.

Le rôle des manilles de gréement marin dans le levage et le levage
Dans les opérations de levage et de levage de navires, les manilles sont essentielles pour relier les crochets, les élingues et la charge à hisser. Ils doivent résister à des charges verticales et horizontales combinées, garantissant une connexion stable et sécurisée pendant le processus de levage. La sélection du type de manille approprié et son utilisation en fonction de sa charge nominale sont essentielles pour prévenir les accidents de levage. Pour les navires effectuant des opérations de levage fréquentes, la structure de manille appropriée doit être sélectionnée en fonction de la charge et de la direction du levage afin de minimiser les dommages dus à la fatigue sur la manille et le gréement.

Le rôle des manilles de gréement marin dans l’amarrage et l’ancrage
Lors des opérations d'amarrage et d'ancrage, des manilles sont utilisées pour relier les câbles, les chaînes d'ancrage, les anneaux d'amarrage et d'autres composants. Leur fonction principale est d'assurer une connexion sécurisée et de résister aux forces de traction générées par le vent, les vagues et les courants du navire. Étant donné que la direction et l'ampleur des forces d'amarrage peuvent varier en fonction des conditions de mer changeantes, des manilles en forme d'arc, capables de supporter des forces multidirectionnelles, sont couramment utilisées. Les manilles boulonnées sont couramment utilisées pour l’amarrage à long terme ou l’ancrage en haute mer afin d’améliorer la résistance au desserrage et la durabilité.

Le rôle des manilles de gréement marin dans les opérations de remorquage
Les opérations de remorquage comprennent le remorquage de remorqueurs, les opérations de sauvetage et le déplacement des bouées. Les manilles relient les câbles de remorquage, les câbles métalliques et les objets remorqués. Les fluctuations de force sont importantes lors des opérations de remorquage, en particulier sous l'action des vagues, où les forces d'impact transitoires peuvent dépasser les charges statiques. Les manilles nécessitent donc un facteur de sécurité élevé et une bonne résistance aux chocs. Les manilles rotatives jouent un rôle essentiel dans la prévention des plis du câble de remorquage.

Le rôle des manilles de gréement marin dans l'installation d'équipements offshore
Lors de l'installation de plates-formes offshore, de navires flottants de production, de stockage et de déchargement (FPSO) et d'éoliennes offshore, les manilles servent de connecteurs temporaires pour le levage, le positionnement et la fixation. En raison de la taille et du poids importants de ces équipements, la capacité portante, la résistance à la corrosion et l'opérabilité des manilles sont particulièrement importantes. Lors de l'installation, la fiabilité des manilles impacte directement la précision du positionnement et l'efficacité de l'équipement.

Précautions d'entretien et de sécurité
Les manilles des gréements marins doivent être protégées des surcharges, des charges d’impact et des forces obliques prolongées pendant leur utilisation. Les inspections quotidiennes doivent se concentrer sur le corps et l'axe de la manille pour détecter l'usure, la déformation, les fissures et la corrosion, et les remplacer rapidement si des problèmes sont détectés. Les manilles exposées à des environnements marins pendant de longues périodes doivent être régulièrement nettoyées, traitées contre la rouille et, si nécessaire, lubrifiées ou recouvertes de graisse ou d'un revêtement protecteur. La charge de travail nominale (WLL) et le facteur de sécurité du fabricant doivent être respectés pour garantir la sécurité pendant l'utilisation.
